正压力变送器

正压力变送器

产品图片

正压力变送器用途

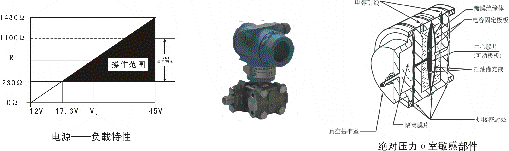

正压力变送器的δ室（见下图）一侧接受被测正压力信号，另一侧被封闭成高真空基准室，然后将其转换成4～20mA.DC信号输出。它可以测量除气系统、蒸馏塔、蒸发器和结晶器等的正压力。

正压力变送器性能以及参数

输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC(详见负载特性图)
负载特性：

电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2% （标配精度为±0.2%，若选择其他精度请在订货选型时注明。）
量程比：1：100或1：10
阻尼：通常可在0.1至16秒之间任意可调。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：零位误差：±0.5%zui大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%zui大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：液晶数显精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
重量：3.9Kg（不包括附件）

正压力变送器

代号	测量范围（KPa）
4 5 6 7 8	0 － 6.2～ 37.4 0 － 31.1～ 186.8 0 － 117～ 689.5 0 － 345～ 2068 0 － 1170～ 6895

代号	输出形式
SF S	4～20mA.DC 数字放大器，带4位数字显示 4～20mA.DC 智能放大器，并采用HART协议通讯

代号	容室和接头材质	排气／排液阀材质
1 2 3 4	碳钢镀铬 316钢哈氏合金C 蒙耐尔合金	316钢 316钢哈氏合金C 蒙耐尔合金
